ปั๊มจุ่มไฟฟ้ามีหลายประเภท และประเภทที่นิยมใช้กันมากที่สุดในระบบชลประทานบ่อน้ำคือปั๊มจุ่มไฟฟ้าแบบเติมน้ำมันและแบบเติมน้ำ บทความนี้จะแนะนำโครงสร้างของปั๊มจุ่มสำหรับบ่อน้ำลึกโดยย่อโดยใช้ปั๊มจุ่มสำหรับบ่อน้ำลึกซีรีส์ QJ เป็นตัวอย่าง
โครงสร้างของปั๊มจุ่มน้ำลึกประกอบด้วยปั๊มน้ำ มอเตอร์ไฟฟ้า ช่องทางเข้า และอุปกรณ์ปิดผนึก ดังแสดงในภาพ
ปั๊มน้ำตั้งอยู่ที่ปลายด้านบนของปั๊มไฟฟ้าแบบจุ่ม ประกอบด้วยใบพัด ตัวเรือนตัวนำ เพลาปั๊ม ตลับลูกปืนยาง และส่วนประกอบอื่นๆ เป็นหลัก เพลาปั๊มและเพลามอเตอร์เชื่อมต่อกันด้วยข้อต่อกระบอกสูบ ใบพัดเป็นใบพัดแบบปิดแรงเหวี่ยง และเพื่อป้องกันไม่ให้ปั๊มน้ำย้อนกลับระหว่างการปิดเครื่อง จึงติดตั้งวาล์วตรวจสอบที่ปลายด้านบน
ส่วนมอเตอร์อยู่ที่ปลายด้านล่างของปั๊มไฟฟ้าแบบจุ่ม ประกอบด้วยส่วนประกอบหลักๆ เช่น โรเตอร์ สเตเตอร์ ตลับลูกปืนนำทาง ตลับลูกปืนกันรุน และฟิล์มควบคุมแรงดัน ขดลวดพลาสติกหรือสเตเตอร์ทำจากลวดแม่เหล็กไฟฟ้ากันน้ำหุ้มไนลอนหุ้มฉนวนโพลีเอทิลีน ภายในมอเตอร์จะเติมน้ำสะอาดเพื่อระบายความร้อนให้ตลับลูกปืนของมอเตอร์ ฟิล์มควบคุมแรงดันยางติดตั้งอยู่ที่ด้านล่างของมอเตอร์เพื่อปรับการเปลี่ยนแปลงของแรงดันน้ำภายในตัวเครื่องที่เกิดจากการเพิ่มขึ้นของอุณหภูมิของมอเตอร์
อุปกรณ์ทางเข้าและอุปกรณ์ปิดผนึกตั้งอยู่ตรงกลางของปั๊มไฟฟ้าแบบจุ่ม อุปกรณ์ปิดผนึกตั้งอยู่ที่ปลายด้านบนของมอเตอร์และประกอบด้วยวงแหวนโยนทรายและซีลน้ำมันโครงกระดูกของอุปกรณ์เดินหน้าและถอยหลัง หน้าที่ของอุปกรณ์นี้คือป้องกันไม่ให้ตะกอนเข้าไปในภายในมอเตอร์
ความหมายของแบบจำลองของปั๊มจุ่มน้ำลึก QJ80-55/5: 200- เส้นผ่านศูนย์กลางหลุมเจาะขั้นต่ำที่เหมาะสำหรับปั๊มนี้คือ 200 มม. ปั๊มจุ่มน้ำลึก QJ; 80- อัตราการไหลที่กำหนดคือ 80m3/ชม.; 55- แรงดันรวมที่กำหนดคือ 55 เมตร ปั๊มน้ำ 5 ขั้นตอน

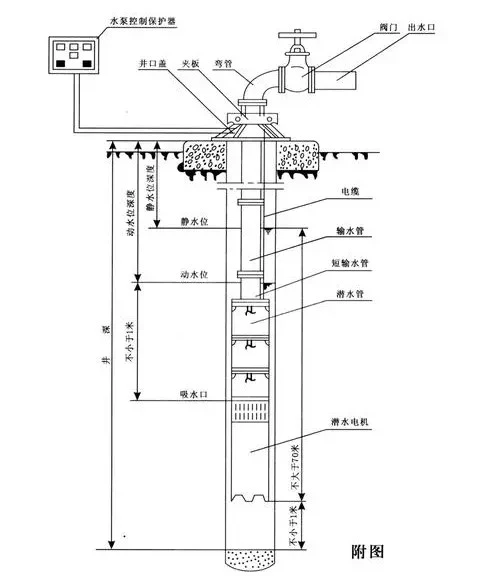

แผนผังโครงสร้างของปั๊มจุ่มน้ำลึกมีดังนี้:
