Mine ปั๊มหอยโข่งหลายใบพัด

การแนะนำสินค้า:

ปั๊มหอยโข่งหลายใบพัดของ Mine สร้างขึ้นจากเทคโนโลยีขั้นสูงที่นำมาใช้ กลืนกิน และดูดกลืน เหมาะสำหรับบรรทุกน้ำสะอาดและวัสดุที่มีลักษณะใกล้เคียงกับน้ำสะอาดทั้งในระดับกายภาพและเคมี ขนาดอนุภาคของของแข็งที่ไม่ละลายน้ำน้อยกว่า 2 มม. และปริมาตรไม่เกิน 0.1c/o ต่อหน่วยปริมาตร 15 องศาถึง 180 องศาคือช่วงอุณหภูมิปานกลางของปั๊มหอยโข่งสำหรับการทำเหมืองแร่แบบหลายขั้นตอน นอกจากนี้ แรงดันใช้งานของปั๊มหอยโข่งสำหรับการทำเหมืองแร่แบบหลายขั้นตอนคือ 3.0 MPa อุณหภูมิแวดล้อมและความชื้นสัมพัทธ์ควรน้อยกว่าหรือเท่ากับ 40 องศา และ 95 องศา ตามลำดับ

คุณสมบัติ

ปั๊มหอยโข่งหลายใบพัดของ Mine มีความมั่นคงและวางใจได้ในขณะใช้งาน และมีประสิทธิภาพสูงและประสิทธิภาพการเกิดโพรงอากาศที่เหนือกว่า ใช้แบบจำลองไฮดรอลิกของผลิตภัณฑ์ประหยัดพลังงานประสิทธิภาพสูงที่รัฐแนะนำ ซึ่งมีประโยชน์ในด้านประสิทธิภาพสูง ช่วงประสิทธิภาพที่เบา การทำงานที่ปลอดภัยและเสถียร เสียงรบกวนต่ำ อายุการใช้งานยาวนาน ตลอดจนการติดตั้งและบำรุงรักษาที่ตรงไปตรงมา

ชิ้นส่วนการไหลของปั๊มหอยโข่งหลายใบพัดของฉันประกอบด้วยเหล็กดัดหรือเหล็กหล่อที่ทนต่อการขัดถู รวมถึงวัสดุอื่นๆ เพื่อให้มั่นใจว่ามีประสิทธิภาพสูง ประหยัดพลังงาน ช่วงประสิทธิภาพกว้าง การทำงานที่มั่นคง เสียงรบกวนต่ำ อายุการใช้งานยาวนาน และความสะดวกในการติดตั้งและ ซ่อมแซม. ด้วยการดัดแปลงวัสดุของส่วนการไหล การซีล หรือการเพิ่มระบบระบายความร้อน ฯลฯ ปั๊มแนวนอนแบบหอยโข่งหลายใบพัดสามารถขนส่งน้ำร้อน น้ำมัน สารกัดกร่อน หรือสารที่สึกหรอได้

โครงสร้างและหลักการทำงาน:

1. ปั๊ม MD (P) เป็นปั๊มหอยโข่งแบบแยกส่วนที่มีการดูดเพียงครั้งเดียวและหลายขั้นตอน ส่วนน้ำไปข้างหน้าในแนวตั้งขึ้นคือที่ตั้งของช่องดูด ตามความต้องการของการใช้งานจริง มันยังสามารถกลายเป็นท่าแนวนอน. ทางออกของปั๊มอยู่ในแนวตั้งขึ้นบนส่วนทางออกซึ่งอยู่ตรงกลางของอุปกรณ์ ใช้สลักปรับความตึงเพื่อเชื่อมกรอบเชื่อมต่อของปั๊ม ส่วนน้ำด้านหน้า ส่วนตรงกลาง ส่วนทางออก และส่วนทางเข้าของน้ำด้านหลัง ลิฟต์สามารถยกขึ้นหรือลงได้ขึ้นอยู่กับความต้องการของผู้ใช้

2. โครงสร้างและหลักการทำงานของชิ้นส่วนหลัก

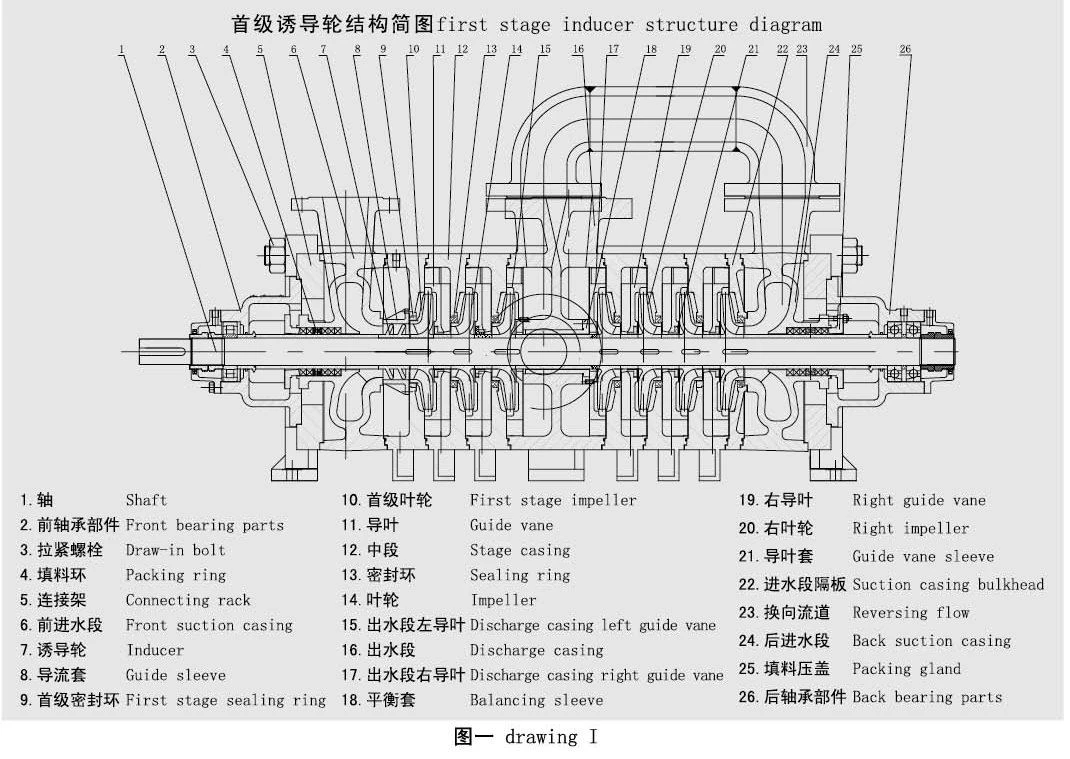

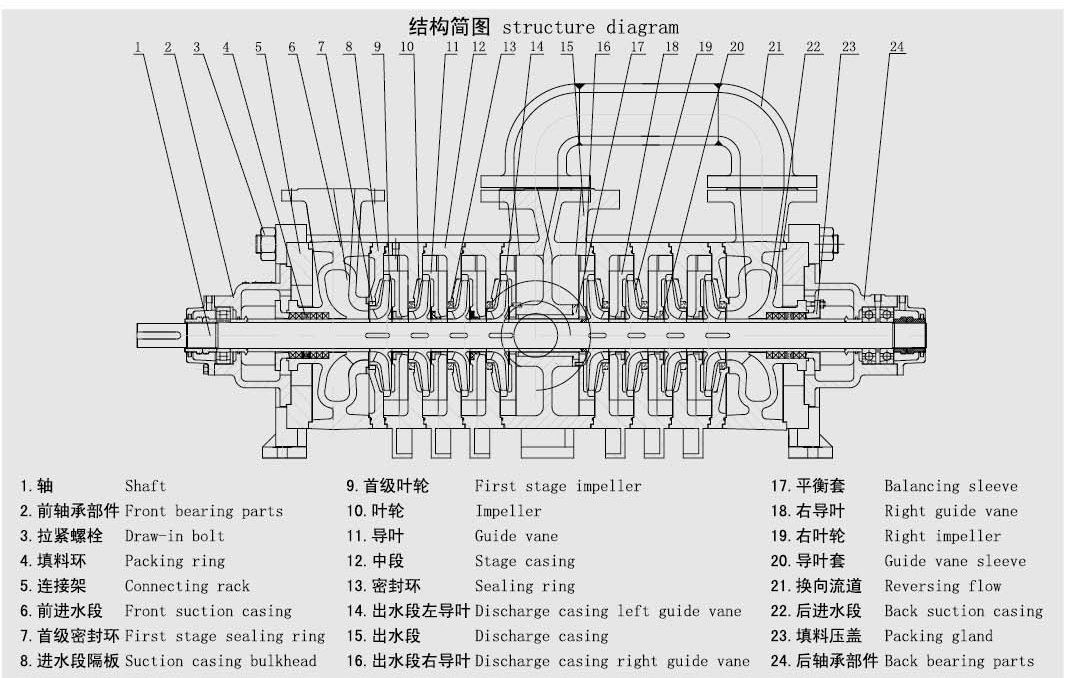

⑴ ส่วนหลักของปั๊มน้ำ: ส่วนน้ำไปข้างหน้า, ส่วนทางออก, ส่วนทางเข้าด้านหลัง, ใบพัดนำทาง, ใบพัดนำทางด้านขวา, ใบพัดนำทางด้านซ้ายของส่วนทางออก, ใบพัดด้านขวาของส่วนทางออก, ส่วนตรงกลาง, ใบพัด, ใบพัดด้านขวา, เพลา, เครื่องชั่ง ดรัม, ปลอกวางตำแหน่งด้านหน้า, ปลอกวางตำแหน่งด้านหลัง, กรอบเชื่อมต่อ, ช่องทางการไหลย้อนกลับ ฯลฯ โรเตอร์ประกอบด้วยใบพัด ใบพัดด้านขวา บาลานซ์ดรัม ปลอกยึดใบพัด ปลอกตำแหน่งด้านหน้า ปลอกตำแหน่งด้านหลัง และชิ้นส่วนอื่นๆ ที่ติดตั้งบนเพลา ปลายขับเคลื่อนของโรเตอร์รองรับด้วยตลับลูกปืนแบบลูกกลิ้ง ส่วนปลายถูกจัดเรียงหันหน้าเข้าหากันด้วยตลับลูกปืนเม็ดกลมสัมผัสในแนวทแยง และตลับลูกปืนหล่อลื่นด้วยจาระบี

(2) ส่วนน้ำด้านหน้า, ส่วนทางเข้าน้ำด้านหลัง, ส่วนตรงกลาง, ใบพัดนำทางด้านขวา, ใบพัดนำทางด้านซ้ายของส่วนทางออก, ใบพัดนำทางด้านขวาของส่วนทางออก, ช่องทางไหลย้อนกลับและส่วนทางออกประกอบกันเป็นห้องทำงานของ ปั๊ม. ด้านแกนเป็นที่ที่ของเหลวเข้ามา ระยะแรงดันต่ำอยู่ที่ปลายทั้งสองด้านเพื่อลดแรงดันที่ดำเนินการโดยซีลเพลา ระหว่างการทำงาน แรงตามแนวแกนที่ทำงานบนใบพัดที่จัดเรียงแบบสมมาตรแต่ละคู่จะอยู่ตรงข้ามกัน ซึ่งสามารถหักล้างกันเพื่อให้แรงในแนวแกนสมดุลกัน

⑶ ① ซีลเพลา: ควรใช้บรรจุภัณฑ์แบบอ่อนสำหรับการปิดผนึก และความหนาแน่นของบรรจุภัณฑ์ต้องเหมาะสม เพื่อให้ของเหลวสามารถไหลออกมาทีละหยด

② การส่ง: ปั๊มขับเคลื่อนโดยตรงจากมอเตอร์ผ่านข้อต่อแบบยืดหยุ่น ดูจากทิศทางของมอเตอร์ ปั๊มจะหมุนตามเข็มนาฬิกา

③ ตลับลูกปืน: ตลับลูกปืนแบบลูกกลิ้งถูกนำมาใช้ที่ส่วนท้ายของการขับขี่และมีการใช้ตลับลูกปืนเม็ดกลมสัมผัสในแนวทแยงที่ส่วนท้าย

④ แหวนซีล: ป้องกันไม่ให้น้ำแรงดันสูงในปั๊มน้ำรั่วไหลกลับไปยังส่วนทางเข้า และสามารถเปลี่ยนได้หลังจากสึกหรอ

⑤ บาลานซ์ดรัม: ติดตั้งหลังจากใบพัดขั้นสุดท้าย หมุนไปพร้อมกับโรเตอร์ และพื้นผิววงกลมด้านนอกของดรัมบาลานซ์จะสร้างช่องว่างในแนวรัศมีกับพื้นผิวรูด้านในของบาลานซ์สลีฟ

⑥ ปลอกปรับตำแหน่งด้านหน้าและด้านหลัง: ที่ช่องบรรจุสองช่อง สามารถเปลี่ยนได้หลังจากสึกหรอ

⑷ หลักการทำงาน: เพลาปั๊มหมุนภายใต้การขับเคลื่อนของมอเตอร์เพื่อทำงานกับของเหลวเพื่อเพิ่มพลังงาน เพื่อให้ของเหลวในปริมาณที่ต้องการถูกส่งไปยังความสูงหรือแรงดันที่ต้องการจากถังดูดผ่านส่วนที่ไหลผ่านของ ปั๊ม

ความหมายของแบบจำลอง:

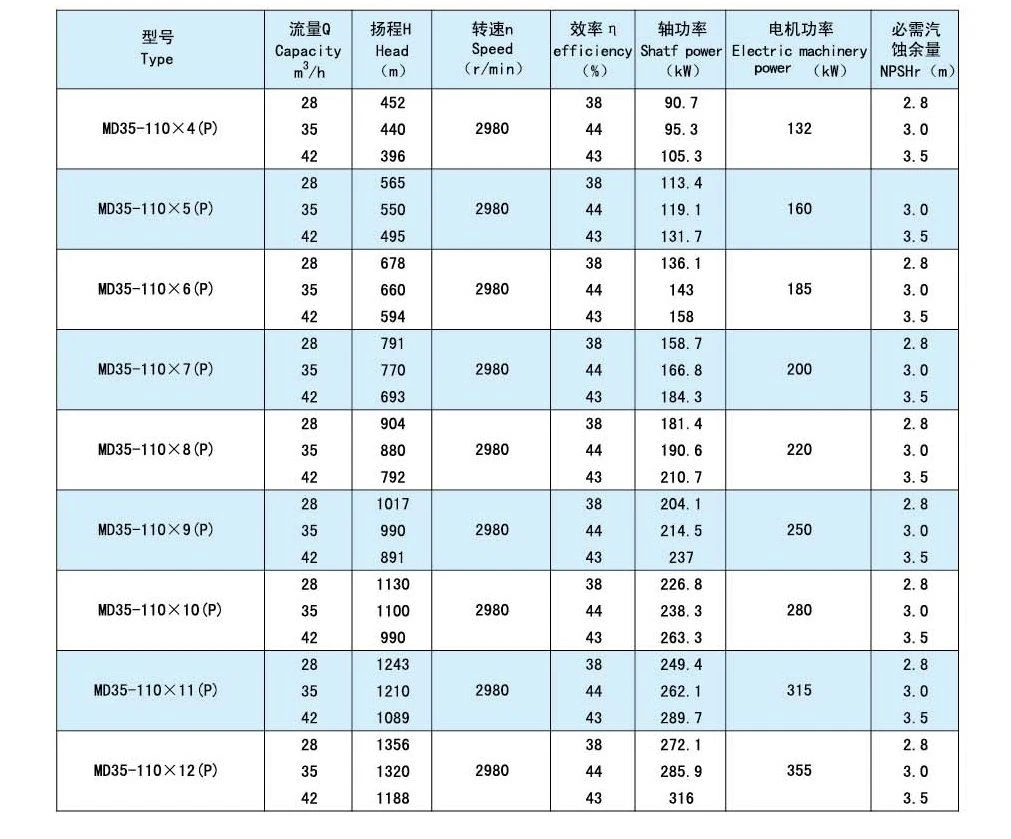

ตัวอย่างเช่น: md100-80 × 8 (P) MD: ปั๊มหอยโข่งหลายใบพัดแบบหลายขั้นที่ทนต่อการสึกหรอสำหรับเหมืองถ่านหิน 100: การไหล 100 ลบ.ม./ชม. 80: การยกขั้นเดียว 80 ม. 8: ขั้น (P): แบบสมดุล
