การวัดขนาดของชิ้นส่วนปั๊มบรอนซ์อย่างแม่นยำเป็นกระบวนการที่สำคัญที่ส่งผลกระทบโดยตรงต่อประสิทธิภาพความน่าเชื่อถือและความเข้ากันได้ของส่วนประกอบเหล่านี้ภายในระบบสูบน้ำ ในฐานะซัพพลายเออร์ของชิ้นส่วนปั๊มสีบรอนซ์ฉันเข้าใจถึงความสำคัญของความแม่นยำในการวัดและบทบาทในการส่งมอบผลิตภัณฑ์ที่มีคุณภาพสูงให้กับลูกค้าของเรา ในบล็อกนี้ฉันจะแบ่งปันวิธีการที่มีประสิทธิภาพและการพิจารณาสำหรับการวัดขนาดของชิ้นส่วนปั๊มบรอนซ์อย่างถูกต้อง
ทำความเข้าใจถึงความสำคัญของการวัดที่แม่นยำ
ก่อนที่จะเจาะลึกเข้าไปในเทคนิคการวัดมันเป็นสิ่งสำคัญที่จะต้องเข้าใจว่าทำไมการวัดที่แม่นยำ ชิ้นส่วนปั๊มสีบรอนซ์ใช้ในการใช้งานอุตสาหกรรมต่างๆซึ่งจำเป็นต้องใส่เข้าไปในระบบสูบน้ำอย่างแม่นยำ แม้แต่การเบี่ยงเบนเล็กน้อยในมิติก็สามารถนำไปสู่ปัญหาต่าง ๆ เช่นการรั่วไหลประสิทธิภาพที่ลดลงและการสึกหรอก่อนวัยอันควร ตัวอย่างเช่นหากเส้นผ่านศูนย์กลางของใบพัดไม่ได้วัดอย่างถูกต้องอาจไม่หมุนอย่างราบรื่นภายในปลอกปั๊มทำให้เกิดการสั่นสะเทือนและการใช้พลังงานที่เพิ่มขึ้น นอกจากนี้ในอุตสาหกรรมที่มีข้อกำหนดด้านกฎระเบียบที่เข้มงวดมิติที่ถูกต้องช่วยให้มั่นใจว่าสอดคล้องกับมาตรฐานความปลอดภัยและประสิทธิภาพ
เครื่องมือสำหรับการวัดชิ้นส่วนปั๊มบรอนซ์
คาลิปเปอร์เวอร์เนียร์
Vernier Calipers เป็นหนึ่งในเครื่องมือที่ใช้กันมากที่สุดสำหรับการวัดขนาดของชิ้นส่วนปั๊มบรอนซ์ พวกเขาสามารถวัดขนาดทั้งภายในและภายนอกด้วยความแม่นยำสูง ตัวอย่างเช่นเมื่อวัดเส้นผ่านศูนย์กลางภายนอกของเพลาปั๊มหรือเส้นผ่านศูนย์กลางด้านในของตัวเรือนแบริ่งคาลิปเปอร์ Vernier สามารถให้การอ่านภายในไม่กี่พันนิ้ว ในการใช้คาลิปเปอร์ Vernier อย่างถูกต้องก่อนอื่นให้ทำความสะอาดขากรรไกรของคาลิปเปอร์เพื่อให้แน่ใจว่ามีการติดต่อที่แม่นยำกับชิ้นส่วน จากนั้นวางขากรรไกรรอบ ๆ ส่วนและปิดเบา ๆ จนกว่าพวกเขาจะสัมผัสพื้นผิว อ่านการวัดในระดับหลักและสเกล Vernier เพื่อรับมิติสุดท้าย
ไมโครมิเตอร์
ไมโครมิเตอร์เป็นเครื่องมือสำคัญอีกอย่างหนึ่งสำหรับการวัดที่แม่นยำ พวกเขามีประโยชน์อย่างยิ่งสำหรับการวัดขนาดเล็กและสำคัญเช่นความหนาของไดอะแฟรมปั๊มหรือเส้นผ่านศูนย์กลางระดับเสียงของเกียร์ มีไมโครมิเตอร์ประเภทต่าง ๆ รวมถึงไมโครมิเตอร์ภายนอกภายในไมโครมิเตอร์และไมโครมิเตอร์เชิงลึก ไมโครมิเตอร์ด้านนอกใช้ในการวัดขนาดภายนอกของชิ้นส่วนในขณะที่ภายในไมโครมิเตอร์มีขนาดภายใน micrometers เชิงลึกสามารถวัดความลึกของรูหรือช่องว่างในชิ้นส่วนปั๊ม เมื่อใช้ไมโครมิเตอร์ตรวจสอบให้แน่ใจว่าเป็นศูนย์เครื่องมือก่อนทำการวัด จากนั้นวางทั่งและแกนหมุนอย่างระมัดระวังในส่วนและหมุนปลอกไฟจนกระทั่งมันติดต่อ อ่านการวัดบนแขนเสื้อและปลอกเพื่อให้ได้มิติ
พิกัดเครื่องวัด (CMMS)
สำหรับการวัดที่ซับซ้อนและมีความแม่นยำสูงมากขึ้นพิกัดเครื่องวัด (CMMs) เป็นเครื่องมือไป CMMS ใช้โพรบเพื่อสัมผัสพื้นผิวของชิ้นส่วนที่หลายจุดและบันทึกพิกัดในพื้นที่สามมิติ สิ่งนี้ช่วยให้การวัดรูปทรงเรขาคณิตที่ซับซ้อนเช่นรูปร่างของใบมีดใบพัดหรือโปรไฟล์ของตัวเรือนปั๊ม CMMS สามารถให้การวัดที่แม่นยำอย่างมากซึ่งมักจะมีความแม่นยำของไมโครมิเตอร์สองสามไมโครเมตร อย่างไรก็ตามพวกเขามีราคาแพงกว่าและต้องการให้ผู้ประกอบการที่ผ่านการฝึกอบรมใช้อย่างมีประสิทธิภาพ ก่อนที่จะใช้ CMM ชิ้นส่วนจะต้องติดตั้งอย่างเหมาะสมเพื่อให้แน่ใจว่ามีความเสถียรในระหว่างกระบวนการวัด จากนั้นผู้ประกอบการโปรแกรม CMM เพื่อวัดจุดที่ต้องการในส่วนและเครื่องจะสร้างรายงานรายละเอียดของมิติ
เทคนิคการวัดสำหรับชิ้นส่วนปั๊มสีบรอนซ์ประเภทต่าง ๆ
ใบพัด
ใบพัดเป็นหนึ่งในองค์ประกอบที่สำคัญที่สุดของปั๊มและการวัดที่แม่นยำของพวกเขาเป็นสิ่งสำคัญสำหรับประสิทธิภาพที่ดีที่สุด เมื่อทำการวัดใบพัดเริ่มต้นด้วยการวัดเส้นผ่านศูนย์กลางภายนอก ใช้คาลิปเปอร์ Vernier หรือไมโครมิเตอร์เพื่อให้ได้การอ่านที่แม่นยำ จากนั้นวัดความกว้างของใบมีดและมุมใบมีด ความกว้างของใบมีดสามารถวัดได้โดยใช้ไมโครมิเตอร์ในขณะที่มุมใบมีดอาจต้องใช้มุมพิเศษ - เครื่องมือวัด สำหรับรูปร่างของใบมีดใบพัดสามารถใช้ CMM เพื่อจับภาพเรขาคณิตสามมิติที่ซับซ้อน ข้อมูลนี้สามารถใช้เพื่อให้แน่ใจว่าใบพัดตรงตามข้อกำหนดการออกแบบและจะทำงานได้อย่างถูกต้องภายในปั๊ม
ปลอกปั๊ม
ปลอกปั๊มบ้านใบพัดและส่วนประกอบภายในอื่น ๆ ของปั๊ม การวัดขนาดของปลอกปั๊มเกี่ยวข้องกับหลายขั้นตอน ขั้นแรกให้วัดขนาดด้านนอกของปลอกรวมถึงความยาวความกว้างและความสูง ใช้ Caliper Vernier หรือเทปวัดสำหรับการวัดเหล่านี้ จากนั้นวัดขนาดภายในเช่นเส้นผ่านศูนย์กลางของ volute และความลึกของปลอก สำหรับขนาดภายในสามารถใช้ไมโครมิเตอร์ภายในหรือ CMM ได้ นอกจากนี้ตรวจสอบความเรียบของพื้นผิวการผสมพันธุ์ของปลอกโดยใช้แผ่นพื้นผิวและตัวบ่งชี้หน้าปัด สิ่งนี้จะช่วยให้มั่นใจได้ว่ามีการปิดผนึกที่เหมาะสมเมื่อปลอกประกอบเข้ากับส่วนประกอบปั๊มอื่น ๆ
เพลา
เพลาปั๊มส่งพลังงานจากมอเตอร์ไปยังใบพัดและการวัดที่แม่นยำนั้นเป็นสิ่งจำเป็นสำหรับการทำงานที่ราบรื่น วัดเส้นผ่านศูนย์กลางของเพลาที่จุดต่าง ๆ โดยใช้ไมโครมิเตอร์ ตรวจสอบให้แน่ใจว่าได้ตรวจสอบเรียวหรือออก - ของ - ความกลม ความยาวของเพลาสามารถวัดได้โดยใช้คาลิปเปอร์ Vernier หรือเทปวัด สำหรับกุญแจบนเพลาวัดความกว้างความลึกและความยาวโดยใช้เครื่องมือวัดที่เหมาะสม การวัดเหล่านี้ทำให้มั่นใจได้ว่าเพลาจะพอดีกับมอเตอร์และใบพัดอย่างถูกต้องและการส่งกำลังจะมีประสิทธิภาพ
ข้อควรพิจารณาสำหรับการวัดชิ้นส่วนปั๊มบรอนซ์
คุณสมบัติของวัสดุ
บรอนซ์มีคุณสมบัติของวัสดุที่ไม่ซ้ำกันซึ่งอาจส่งผลกระทบต่อกระบวนการวัด ตัวอย่างเช่นบรอนซ์เป็นโลหะที่ค่อนข้างอ่อนซึ่งหมายความว่าสามารถมีรอยขีดข่วนหรือผิดรูปได้ง่ายในระหว่างกระบวนการวัด เมื่อใช้เครื่องมือวัดตรวจสอบให้แน่ใจว่าได้ใช้แรงดันอ่อนโยนเพื่อหลีกเลี่ยงการทำลายชิ้นส่วน นอกจากนี้ทองสัมฤทธิ์อาจมีความขรุขระพื้นผิวเล็กน้อยซึ่งอาจส่งผลกระทบต่อความแม่นยำของเครื่องมือวัดตามการติดต่อ ในกรณีเช่นนี้อาจจำเป็นต้องทำความสะอาดพื้นผิวของชิ้นส่วนหรือใช้วิธีการวัดแบบไม่สัมผัสเช่นระบบการวัดแสง
ผลกระทบอุณหภูมิ
อุณหภูมิยังสามารถส่งผลกระทบต่อขนาดของชิ้นส่วนปั๊มบรอนซ์ บรอนซ์ขยายและทำสัญญาด้วยการเปลี่ยนแปลงอุณหภูมิและสิ่งนี้สามารถนำไปสู่ข้อผิดพลาดในการวัดหากไม่ได้นำมาพิจารณา เมื่อวัดชิ้นส่วนปั๊มบรอนซ์ลองวัดที่อุณหภูมิที่มั่นคง หากชิ้นส่วนได้รับการกลึงเมื่อเร็ว ๆ นี้หรือได้รับการสัมผัสกับอุณหภูมิสูงให้ปล่อยให้เย็นลงถึงอุณหภูมิห้องก่อนทำการวัด กระบวนการวัดที่มีความแม่นยำสูงบางอย่างอาจต้องใช้การชดเชยอุณหภูมิเพื่อให้แน่ใจว่าผลลัพธ์ที่แม่นยำ
สภาพแวดล้อมการวัด
สภาพแวดล้อมการวัดยังสามารถส่งผลกระทบต่อความแม่นยำของการวัด ตรวจสอบให้แน่ใจว่าได้วัดชิ้นส่วนในสภาพแวดล้อมที่สะอาดและมั่นคงโดยปราศจากการสั่นสะเทือนและฝุ่น การสั่นสะเทือนอาจทำให้เครื่องมือวัดเคลื่อนย้ายนำไปสู่การอ่านที่ไม่ถูกต้อง ฝุ่นยังสามารถสะสมในส่วนหรือเครื่องมือวัดที่มีผลต่อการสัมผัสระหว่างพวกเขา หากเป็นไปได้ให้ใช้ห้องวัดเฉพาะที่มีอุณหภูมิและความชื้นควบคุมเพื่อให้แน่ใจว่าการวัดที่สอดคล้องและแม่นยำ
การควบคุมคุณภาพและเอกสาร
เมื่อวัดขนาดของชิ้นส่วนปั๊มบรอนซ์แล้วมันเป็นสิ่งสำคัญที่จะต้องใช้กระบวนการควบคุมคุณภาพ เปรียบเทียบขนาดที่วัดได้กับข้อกำหนดการออกแบบเพื่อให้แน่ใจว่าชิ้นส่วนนั้นตรงตามมาตรฐานที่ต้องการ หากพบการเบี่ยงเบนใด ๆ ให้ตรวจสอบว่าอยู่ในช่วงความอดทนที่ยอมรับได้หรือไม่ หากไม่ได้ชิ้นส่วนอาจจำเป็นต้องมีการกลึงหรือปฏิเสธ
เอกสารเป็นส่วนสำคัญของกระบวนการวัด เก็บบันทึกโดยละเอียดของการวัดทั้งหมดรวมถึงเครื่องมือวัดที่ใช้วันที่ของการวัดและค่าที่วัดได้ เอกสารนี้สามารถใช้สำหรับการตรวจสอบย้อนกลับการประกันคุณภาพและการอ้างอิงในอนาคต นอกจากนี้ยังแสดงหลักฐานว่าชิ้นส่วนได้รับการวัดอย่างถูกต้องและเป็นไปตามมาตรฐานที่ต้องการ

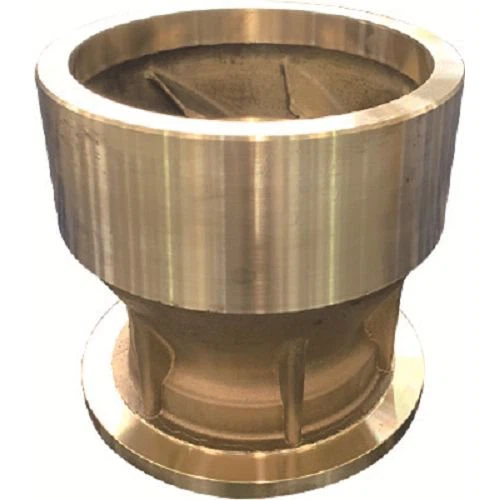

ในฐานะซัพพลายเออร์ของชิ้นส่วนปั๊มบรอนซ์เรามุ่งมั่นที่จะให้ผลิตภัณฑ์ที่มีคุณภาพสูงซึ่งเป็นไปตามมาตรฐานที่เข้มงวดที่สุดของความแม่นยำและประสิทธิภาพ หากคุณอยู่ในตลาดสำหรับชิ้นส่วนปั๊มบรอนซ์เราขอเชิญคุณสำรวจของเราการหล่อชิ้นส่วนปั๊มสีบรอนซ์บริการ. ทีมผู้เชี่ยวชาญของเราสามารถทำงานร่วมกับคุณเพื่อให้แน่ใจว่าชิ้นส่วนนั้นถูกวัดและผลิตตามข้อกำหนดของคุณอย่างถูกต้อง ติดต่อเราวันนี้เพื่อเริ่มการสนทนาเกี่ยวกับข้อกำหนดเฉพาะของคุณและเพื่อเรียนรู้เพิ่มเติมเกี่ยวกับวิธีที่เราสามารถตอบสนองความต้องการของคุณได้
การอ้างอิง
- ASME B46.1 - 2019,“ พื้นผิวพื้นผิว (ความขรุขระพื้นผิว, คลื่นและเลย์)”
- ISO 1101: 2017,“ ข้อมูลจำเพาะผลิตภัณฑ์เชิงเรขาคณิต (GPS) - การทนต่อเรขาคณิต - ความอดทนของรูปแบบการวางแนวตำแหน่งและการวิ่งออกไป”
- คู่มือของเครื่องจักรฉบับที่ 31, Industrial Press Inc.
